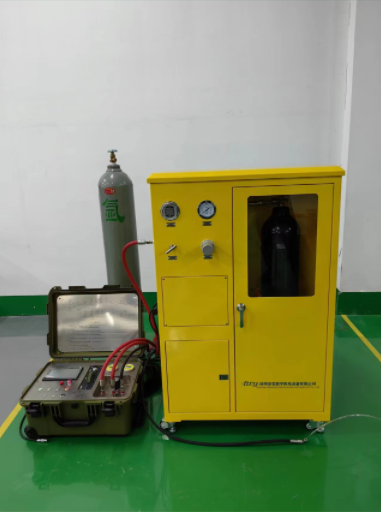

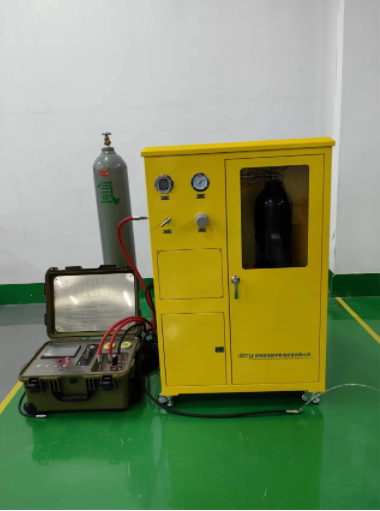

貫穿件智能化補氣檢修裝置

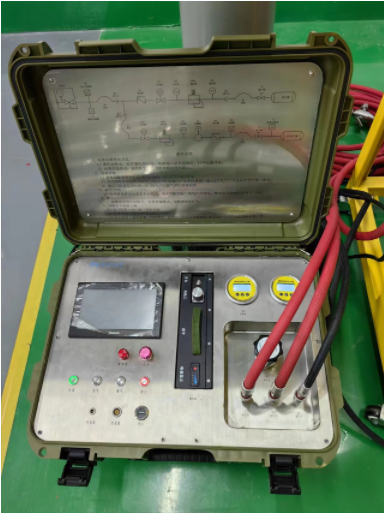

貫穿件智能化補氣檢修裝置實現對貫穿件筒體氮氣壓力監測自動化、數字化、智能化；采用充氣、儲氣雙通道一體化設計，大大提高了用氣安全性；貫穿件智能化補氣檢修裝置整體結構模塊化，主要由壓力監測集成接口模塊、微機控制模塊、雙向多通道氣體輸送管理模塊、儲氣裝置和測控系統軟件組成。功能特點如下：

1）壓力傳感器采用高精度數字式傳感器，量程及范圍：0-600kPa ，精度等級：0.25 級；

2） 壓力監測模塊依靠電池獨立運行，壓力監測數據連續存儲及處理大于等于10 天；

3）設有“補氣”及“查漏”兩種充氣控制模式， “補氣”模式設有250kPa壓力截止上限，“查漏”模式設有440kPa、400kPa兩個截止上限；

4）控制模塊對壓力數據的處理根據溫度-壓力曲線，計算擬合出20℃的等效壓力情況，并基于此數據執行控制及報警；

5）當監測到壓力下降超過10kPa/10天(20℃等效曲線)時，發出聲光報警；

6）所選用的廢氣罐滿足10個一般貫穿件(或5個中壓貫穿件)的排氣量存儲；

7）工作模式下對氮氣源罐、廢氣罐氣體壓力均有數字監測；

8）可根據客戶要求非標設計定制。
